Ajouter des trous de montage sur un circuit imprimé avec EAGLE

VIA versus HOLE

Il y a deux façons d’ajouter un trou (perçage ou via) dans un circuit imprimé avec EAGLE et la différence mérite une explication.

Voici l'outil pour créer un via: Via tool

Voici l'outil pour créer un trou de montage: Hole tool

Un via est composé d’un trou et d’une zone de cuivre (généralement de la forme d’une pastille) qui entoure ce trou. La différence principale entre un via (VIA) et un perçage (HOLE) est que le via crée une connexion électrique entre les couches. L’outil de perçage (HOLE) ne fait que placer un trou sans ajouter de cuivre ni de connexion électrique. Le choix dépendra donc du type de montage auquel est destiné le trou. L’image suivante montre la différence entre l’ajout de vias et de perçages. A gauche du circuit imprimé, des perçages ont été utilisés, à droite, ce sont des vias.

Board example

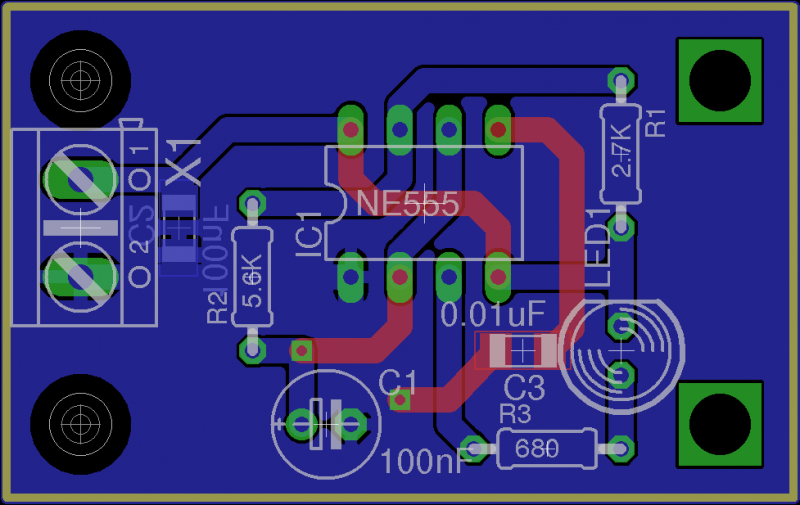

Comme illustré sur la figure suivante, les vias sont isolés du plan de masse:

Board copper pour

Hole diameters

Quelque soit l’outil choisi, le diamètre de perçage doit être défini. L’éditeur de circuit est généralement configuré en mils (ou inchs) et la visserie est côtée en millimètres.

Le tableau suivant vous permet de trouver la correspondance rapidement parmi les diamètres fréquemment utilisés.

mils mm
19.68504 mils 0.5 mm
23.62205 mils 0.6 mm
27.55906 mils 0.7 mm
31.49606 mils 0.8 mm
35.43307 mils 0.9 mm
39.37008 mils 1.0 mm
43.30709 mils 1.1 mm
47.24409 mils 1.2 mm
51.1811 mils 1.3 mm
55.11811 mils 1.4 mm
59.05512 mils 1.5 mm
62.99213 mils 1.6 mm
78.74016 mils 2.0 mm
86.61417 mils 2.2 mm
110.23622 mils 2.8 mm
125.98425 mils 3.2 mm
