Ajouter un plan de masse dans EAGLE

Créer un plan de masse

L’outil POLYGON permet de dessiner le contour du plan de masse.

Polygon tool

Selectionner cet outil. Si le plan de masse est attaché à une connexion, saisir le nom de la connexion au clavier directement après la sélection de l’outil POLYGON et valider par Entrée:

Attach GND to the net

Il sera toujours possible de modifier la connexion en cliquant avec le bouton droit de la souris sur le contour du polygone, puis sélectionner NAME dans le menu contextuel. Dans la fenêtre qui apparaît, remplacer GND par le label de la nouvelle connexion. Cette astuce est aussi utile pour vérifier que la connexion a bien été prise en compte.

Cliquez pour dessiner les extrémités du contour et double-cliquer pour terminer le polygon. Une fois le contour achevé, ce dernier apparait en pointillés: Dotted copper pour outline

Cliquer sur l’icône RATSNETS pour calculer et afficher le plan de masse: Ratsnets tool

Le routage doit être mis à jour. Quand le circuit est modifié, le plan de masse n’est pas systématiquement recalculé. L’outil RATSNETS permet de forcer la mise à jour du plan de masse. Fill the copper pour

Conflit avec le contour de la carte

Selon la configuration des règles de vérification, il se peut que le plan de masse soit isolé des contours de carte: No copper pour closed to the borders

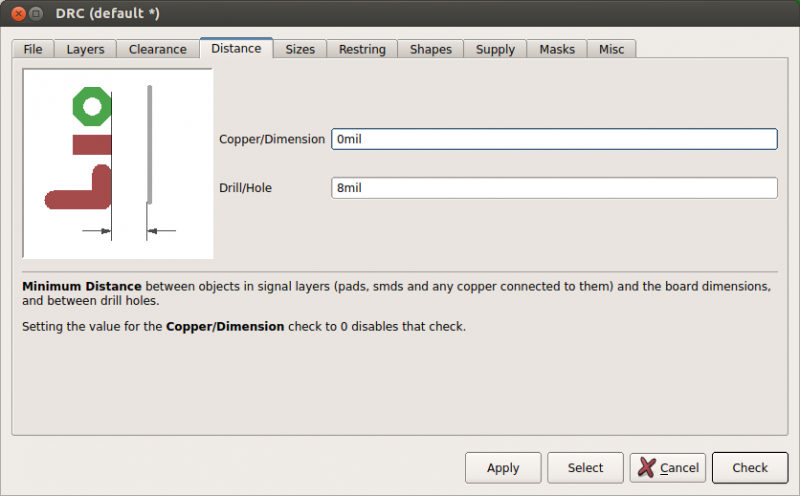

Cela peut être résolu en paramètrant la distance entre le plan de masse et le calque 20 (Dimension). Sélectionner DRC, aller dans l’onglet Distance et paramètrer la distance à zéro: No copper pour closed to the borders

Connecter le plan de masse

Avant de spécifier le potentiel du plan de masse, il est parfois utile d’enlever les pistes existantes. Cela peut être fait facilement avec le commande RIPUP, par exemple “RIPUP GND”, supprime toutes les pistes liées au potentiel GND déja routées.

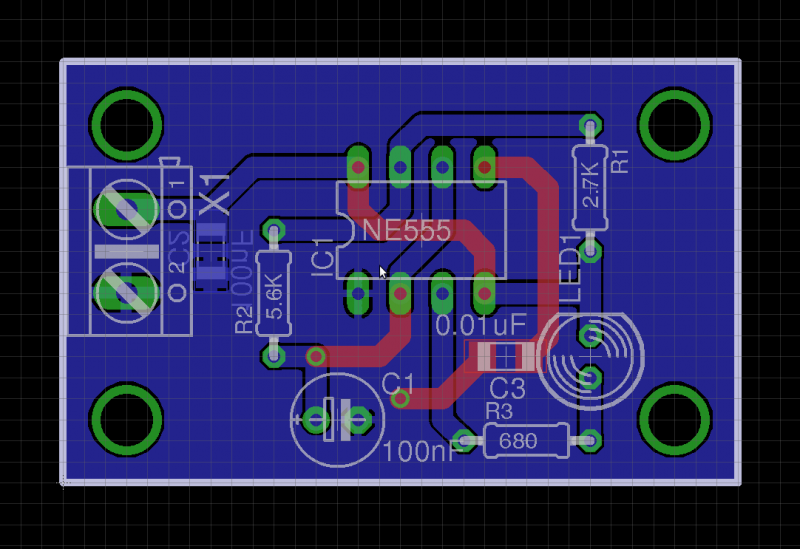

Pour changer le potentiel d’un plan de masse, sélectionner la commande NAME et cliquer le contour du plan de masse. Une fenêtre apparait et l’utilisateur peut modifier le nom du plan de masse. Quand le nom est aussi celui d’une piste existante, (par exemple GND), une connexion électrique est automatiquement créée entre la piste et le plan de masse. Sur le routage illustré ci-dessous, le plan de masse est relié à la masse:

Fully fitted copper pour

Supprimer le plan de masse

Pour supprimer définitivement un plan de masse, il suffit de supprimer son contour. Pour une suppression temporaire ou pour masquer le plan de masse, selectionner l’outil RIPUP et cliquer sur le contour. Cela efface le plan de masse tout en conservant son contour (en pointillés). L’outil RATSNETS permet de recalculer le plan de masse.
